如何画M20栓接结构用大六角头螺栓(短螺纹)？

2026-04-23 08:11:30

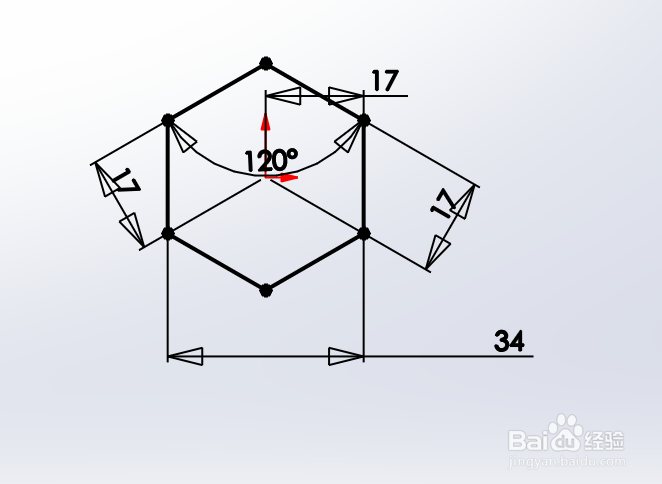

1、在solidworks中建草图1，画一个六边形。

如何画M20栓接结构用大六角头螺栓(短螺纹)？

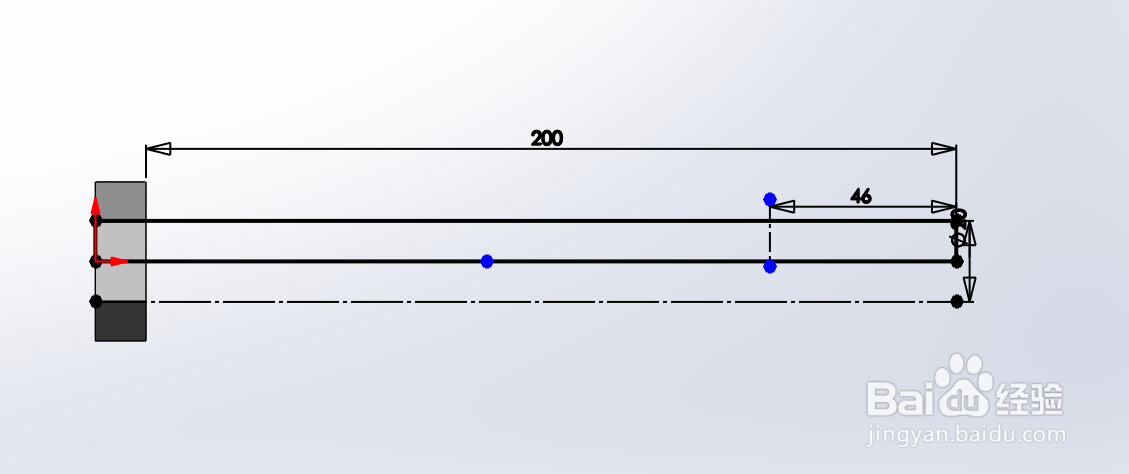

2、在solidworks中建草图2，画一个矩形。

如何画M20栓接结构用大六角头螺栓(短螺纹)？

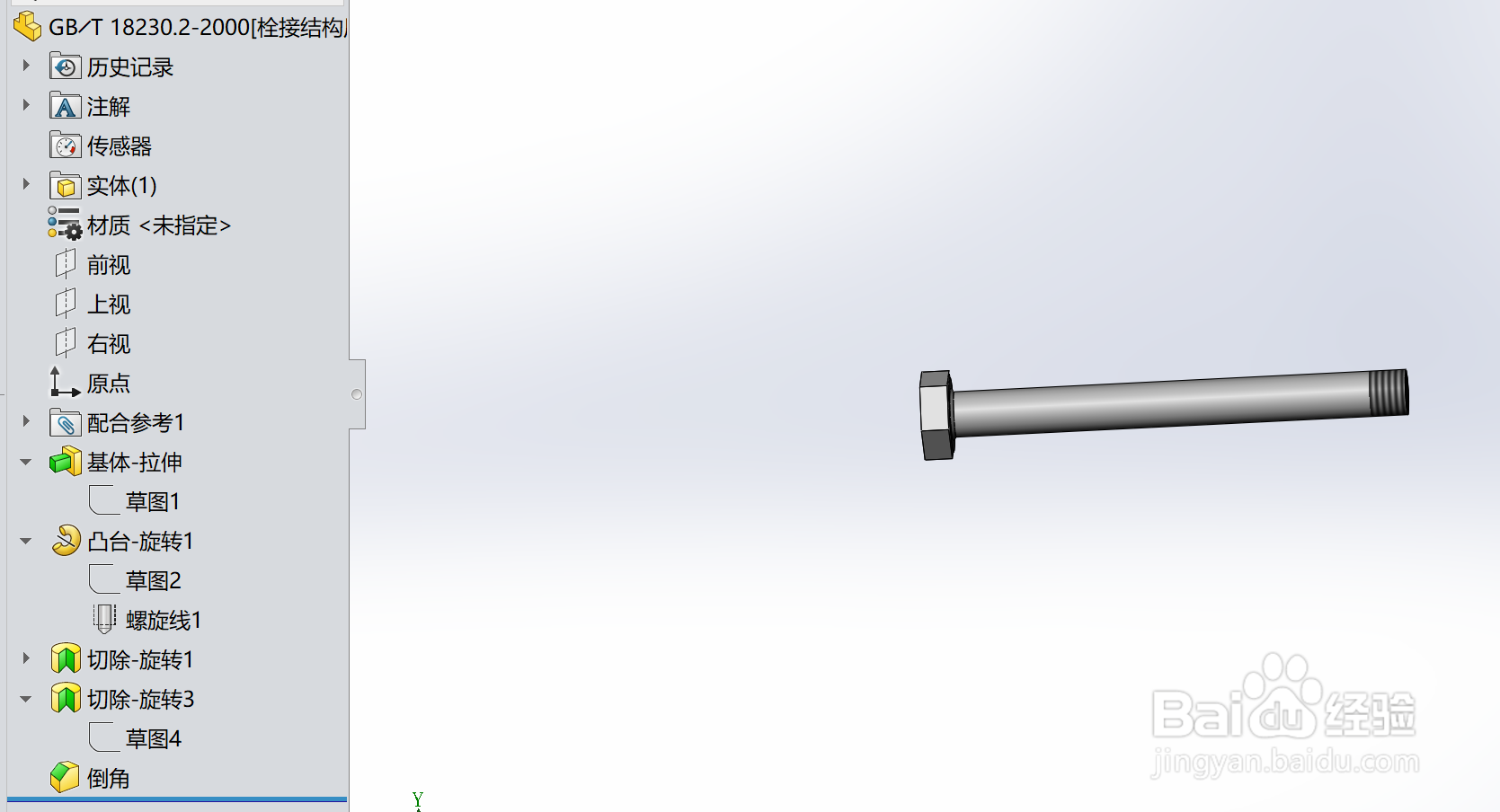

3、进行画图，准备切割。

如何画M20栓接结构用大六角头螺栓(短螺纹)？

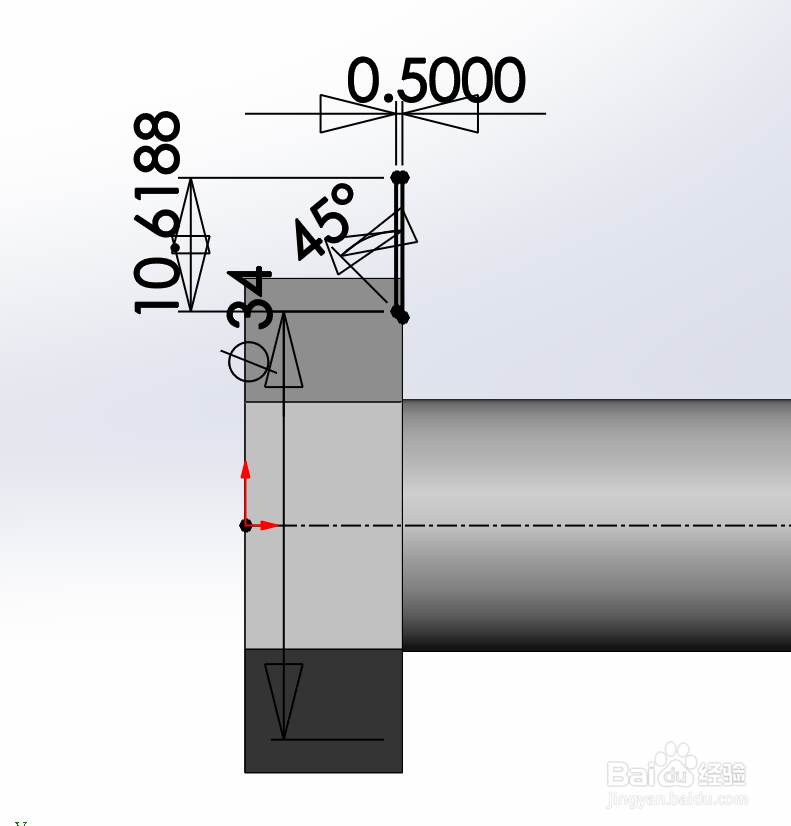

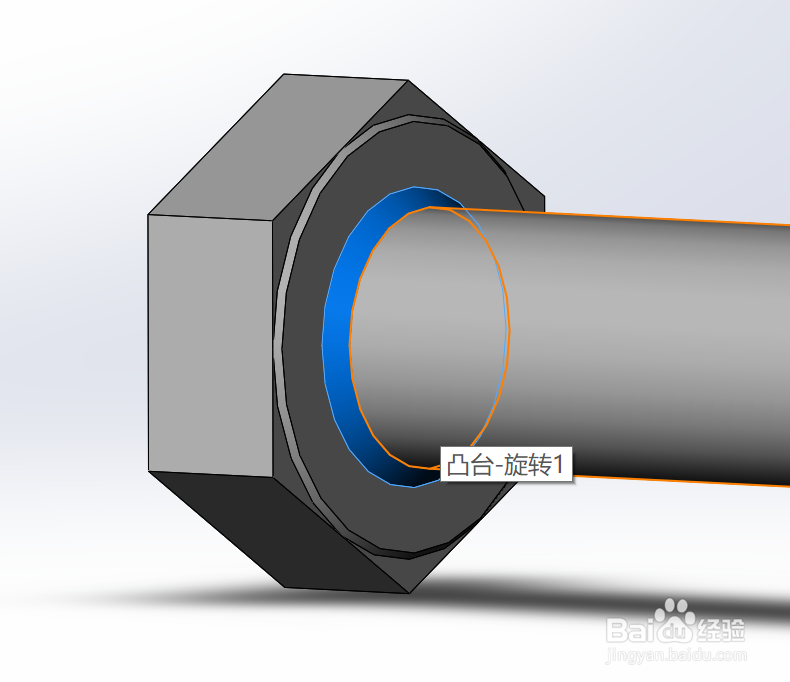

4、完成图形后，进行连接处的倒角处理。

如何画M20栓接结构用大六角头螺栓(短螺纹)？

如何画M20栓接结构用大六角头螺栓(短螺纹)？
