Simulink中进行电容充放电的一种简单仿真

Simulink-Matlab是一款仿真软件，本经验主要介绍的是如何通过衡痕贤伎simulink实现对电路的一种仿真方法。

工具/原料

Simulink-Matlab

一：模型查找

1、打开simulink的元器件库，找到step generator拖入画板中。

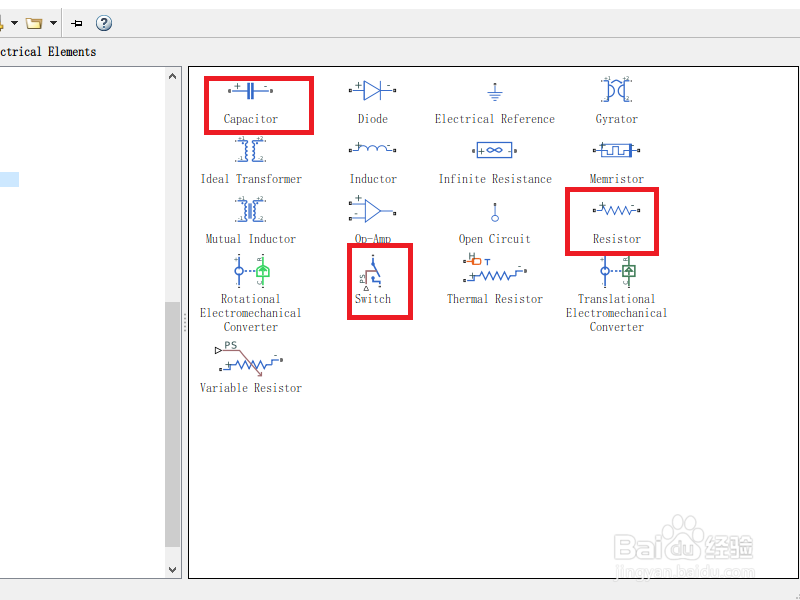

2、找到capacitor/resistor/switch模块，并将他们从元器件库中拖入画板中。

3、同样，打开元器件库并将减压测量的voltage sensor拖入画板中。

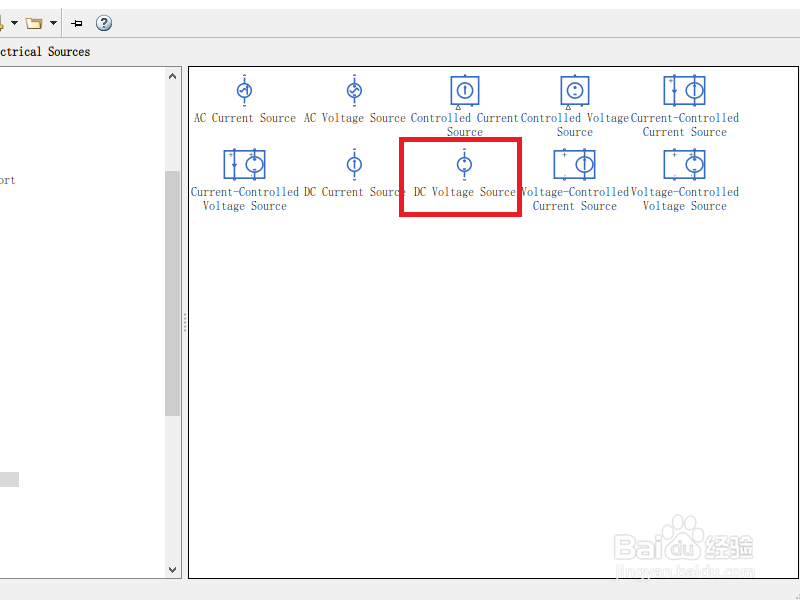

4、打开simulink元器件库，将激励源中的DC voltage source拖入画板中。

二：连线与分析

1、将上述模块连接成如下图所示的电路，然后进行仿真。

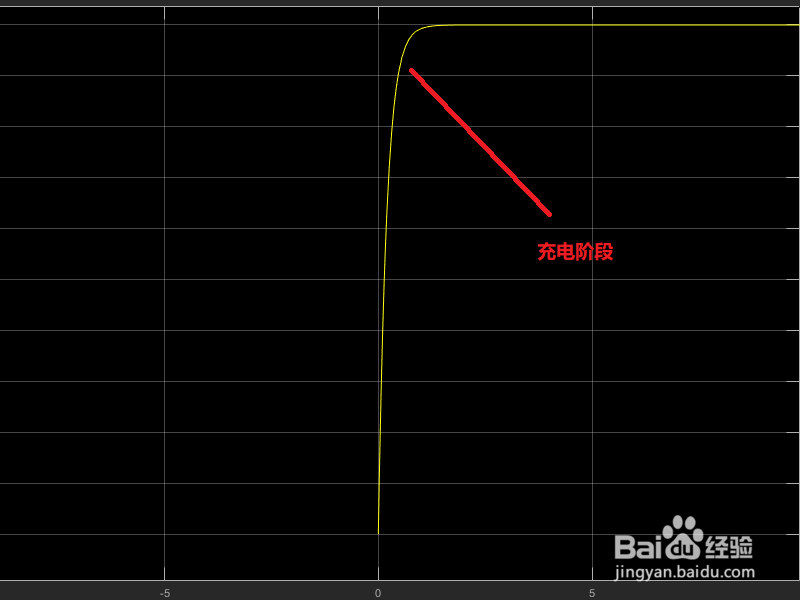

2、观察仿真波形，可以查看到带内容充点的上升波形和电容放电的电压下降波形。敛财醣沁并且时间都是非常短暂的，这是因为所有元器件都是可以参数设置的。

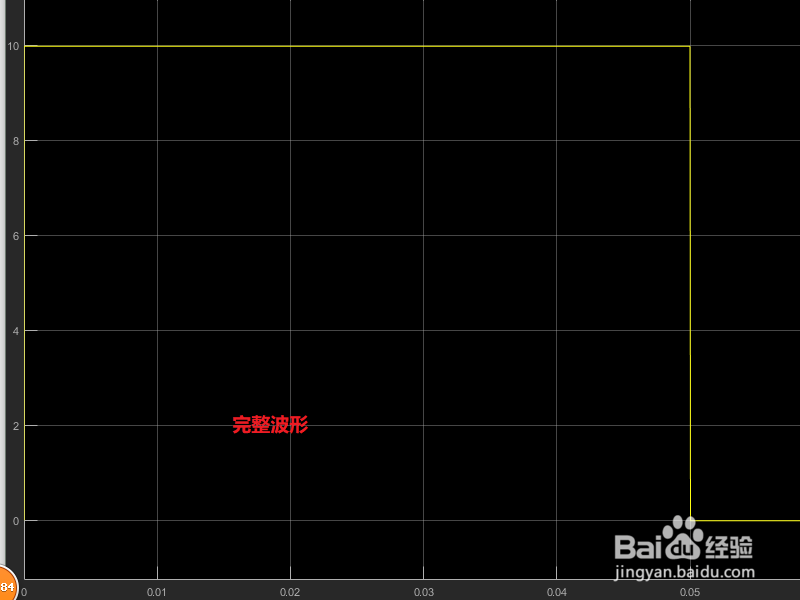

3、完整的仿真波形则可以比较直观的反映出充放电的波形，可以结合上一部进行观察。
