ProE如何画渐消螺纹

1、绘制好需要做螺纹的圆柱形结构；（可用拉伸，或旋转命令完成简单的柱状结构）

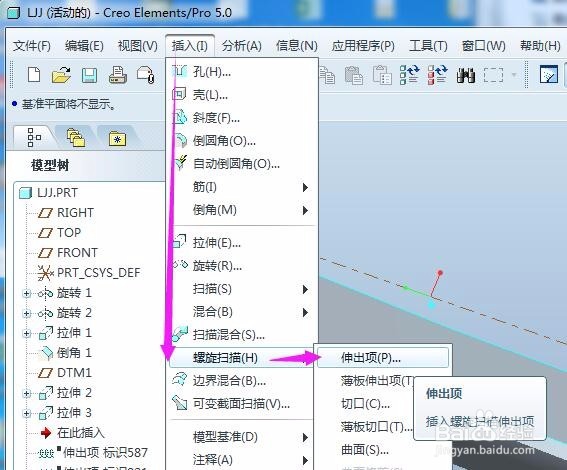

2、执行插入——螺旋扫描——伸出项（外凸螺纹选这个）、切口（内凹螺纹选这个）

3、螺旋扫描属性设置通常全都点默认结构就可以了（防止误操作如煤气阀门螺纹就要选左手定则）。

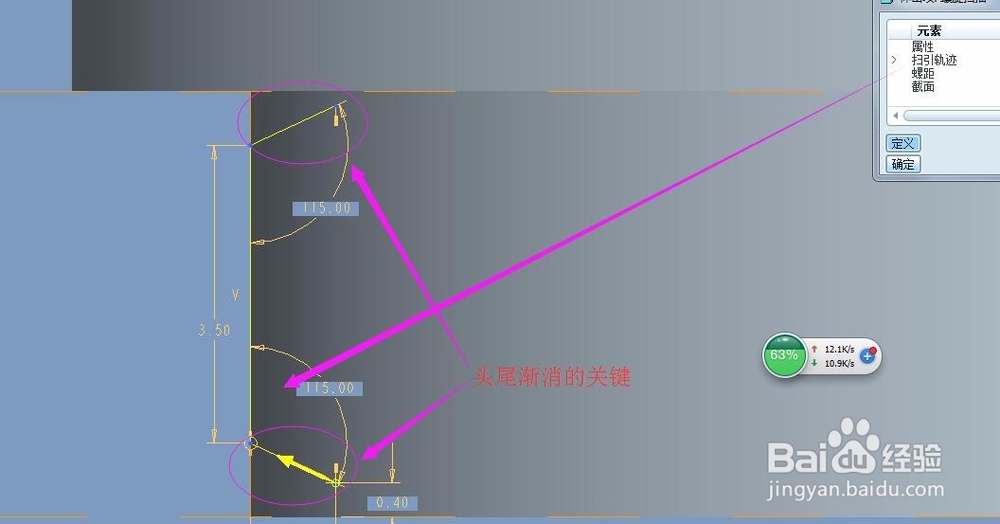

4、扫描轨迹，需画中心线和圆柱轴同线就可 a、外凸轨迹线头尾需嵌入工件（深度为螺纹高端）这样就可以实现渐消； b、内凹螺纹头尾线就远离工件做图。

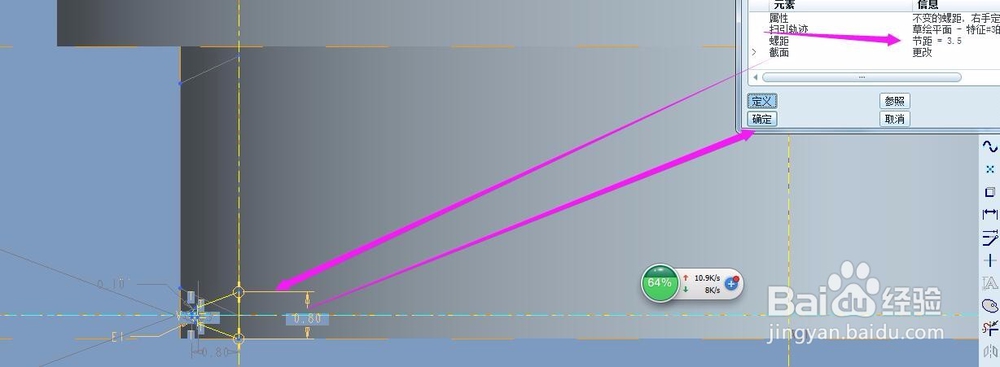

5、设置螺距输入想要的距离——点打钩确认（螺距越大旋转力需越大，按实际产品圆柱直径和螺纹凸起高端综合考虑设置）

6、截面（常见的有三角形和圆形两种），以扫描轨迹中心画对称的界面图案。

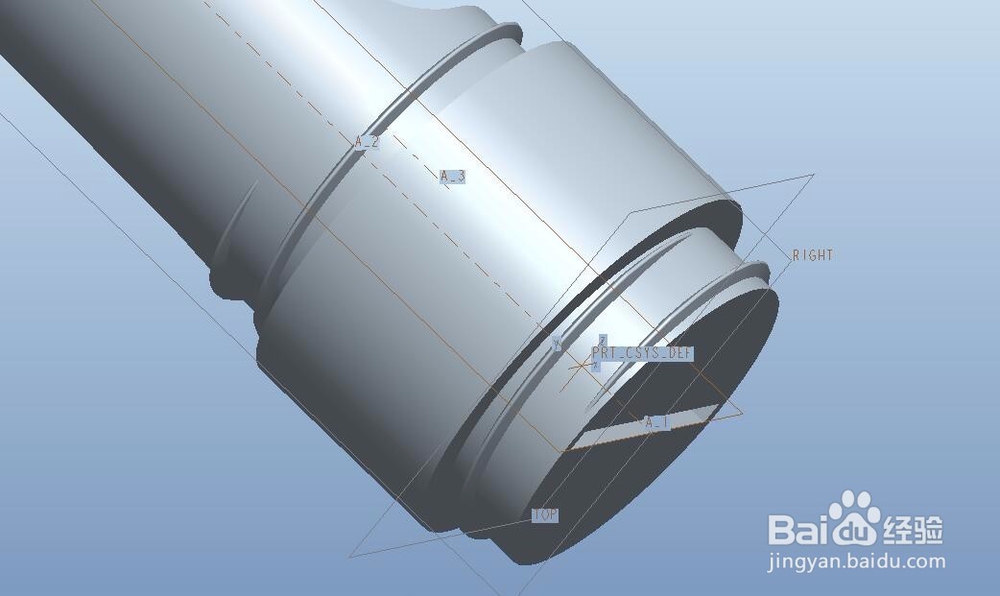

7、完成上述步骤后先点预览看下是否是自己需要的效果，确认可以点击确认完成最终的螺纹扫描。
